一案例項目概況

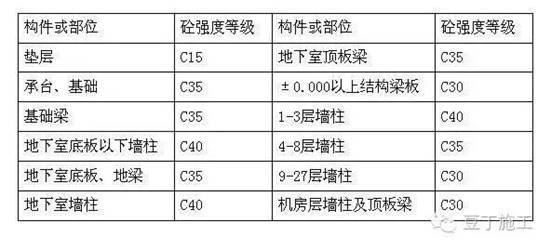

1混凝土設計等級
案例項目結構類型為框架剪力墻結構，基礎采用預應力管樁、人工挖孔樁、天然基礎、筏板基礎四種。
2 防水混凝土抗?jié)B等級
1）地下室與土壤接觸的構件、鋼筋砼水箱，均采用集料級配的防水砼。地下室底板（含承臺和基礎梁等）、地下室外墻（地下消防水箱）、地下室頂板（含室內頂板）、地下生活水箱（地下消防水箱）以及地面以上高位水箱的抗?jié)B等級均為P6。
2）塔樓屋面、裙房屋面、局部小屋面等各屋面的梁板，均采用集料級配的防水砼，抗?jié)B等級為P6。
3鋼筋保護層設計厚度

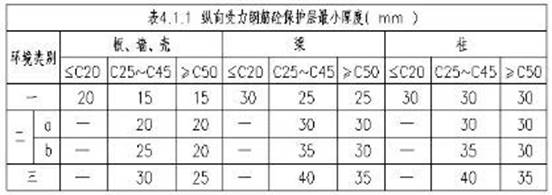

1）縱向受力鋼筋混凝土保護層厚度不應小于縱向受力鋼筋的公稱直徑，且應符合表4.1.1的規定。
2）板、墻、殼中分布鋼筋的砼保護層厚度不應小于表4.1.1中相應數值減去10mm，且不應小于10mm。
3）梁、柱中箍筋和構造鋼筋的砼保護層厚度不應小于15mm。
4）基礎中縱向受力鋼筋的砼保護層厚度不應小于50mm，當無素砼墊層時不應小于70mm。

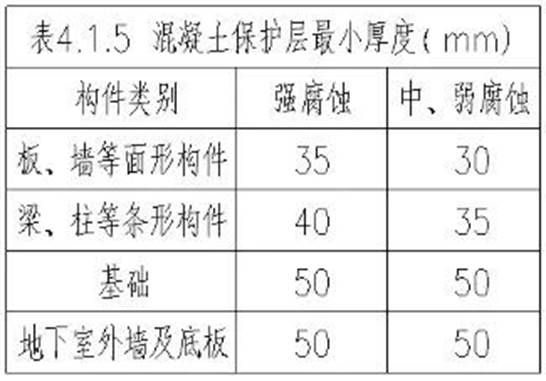

5）在腐蝕環境下，全部鋼筋（縱筋、箍筋、分布筋等）的混凝土保護層最小厚度，應符合表4.1.5的規定。
6）任何腐蝕環境下（含無腐蝕），地下構件與土壤接觸面（或迎水面）鋼筋保護層厚度，不應小于50mm。
7）梁、柱中縱向受力鋼筋砼保護層厚度＞40mm時，砼保護層中應設置鋼絲網，鋼絲網規格：鍍鋅擰花網，孔眼徑50mm，絲徑1.6mm，鋼絲網的砼保護層厚度為15mm。

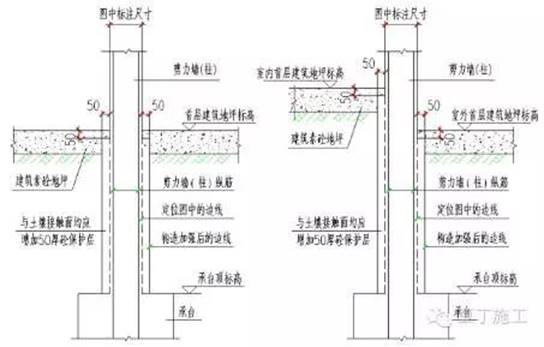

8）剪力墻（柱）與土壤接觸部位保護層應加強，該部位按照表4.1.1取值后再加50mm作為最終的保護層取值厚度。加強詳圖如下：
二 結構實體檢驗的內容
根據《混凝土結構工程施工質量驗收規范》GB50204-2015的有關規定，并結合本工程的實際情況，項目計劃在施工中做如下結構實體檢測內容：
1）留置標準養護試塊和同條件養護試塊
主體結構施工過程中，在澆注混凝土的同時，留置標準養護試塊和同條件養護試塊。同條件養護試塊根據不同澆注部位，留置一組或兩組，必須保證每層一組供拆模用，其余詳見同條件試塊留置計劃。混凝土標準養護試件的取樣及留置規定如下：
①每澆筑不超過100m3的同配合比的混凝土，取樣不得少于一次；
②當一次連續澆筑不超過1000m3時，同一配合比的混凝土每100m3取樣不得少于一次；
③當一次連續澆筑超過1000m3時，同一配合比的混凝土每200m3取樣不得少于一次；
④每一樓層分區、同一配合比的混凝土，取樣不得少于一次。
2）在地下室施工完和主體結構施工完并達到齡期分別根據《回彈法檢測混凝土抗壓強度技術規程》JGJ/T23—2011有關規定，對結構豎向構件進行混凝土強度回彈檢測。
3）在地下室施工完和主體結構施工完進行鋼筋保護層檢測，主要是鋼筋位置可能顯著影響結構構件承載能力和耐久性的構件和部位，如梁、板類構件的縱向受力鋼筋。
4）每一樓層施工完畢進行樓板厚度、樓層層高和凈高的檢測。
5）砼抗?jié)B試塊每500m3留置一組，且每次澆筑砼取樣不少于1組。
三 結構實體檢驗實施計劃
1 標養試塊及抗?jié)B試塊留置
由于本工程基礎復雜，且工期進度不同，因此標養試塊及抗?jié)B試塊的留置按照下述分類進行。
1.1基礎階段試塊留置
本階段施工部位包括承臺、獨立基礎、筏板基礎、基礎梁、地下室底板以下墻柱。
本工程基礎形式分為四種：預應力管樁基礎、人工挖孔灌注樁基礎、天然基礎、筏板基礎。樁基工程由萬科指定的分包單位施工，不在我司施工范圍內，且樁基施工進度不一致。因此承臺、獨立基礎、筏板、基礎梁、地下室底板以下墻柱的試塊留置應遵循如下原則：
1）每次澆筑均應留置試塊。
2）試塊留置數量按照《混凝土結構工程施工質量驗收規范》GB50204—2015的有關規定，根據每次澆筑的混凝土方量而定。
1.2 地下室階段試塊留置
本階段施工部位包括地下室地梁底板、地下室墻柱及頂板梁。
1）地下室地梁底板

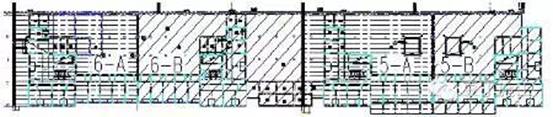

根據設計后澆帶的布局，將地下室地梁底板劃分為4個區域分別進行混凝土的澆筑及試塊的留置，4個區域包括5-A、5-B、6-A、6-B，如下圖所示：
地下室底板施工區劃分示意圖
地下室地梁底板按照4個區域劃分，進行4次混凝土澆筑施工，每次澆筑均應按照規范要求及具體混凝土澆筑方量留置相應的試塊。
2）地下室墻柱及頂板梁
根據設計后澆帶及伸縮縫的設置，將地下室墻柱及頂板梁劃分為4個區域分別進行混凝土的澆筑及試塊的留置，4個區域包括5-A、5-B、6-A、6-B，如下圖所示：
地下室墻柱及頂板梁施工區劃分示意圖
地下室墻柱及頂板梁按照4個區域劃分，進行4次混凝土澆筑施工，每次澆筑均應按照規范要求及具**澆筑方量留置相應的試塊。
1.3 主體階段試塊留置
本階段施工內容主要為±0.000以上剪力墻（柱）及頂板梁。
根據樓棟劃分設計伸縮縫的設置，將每層墻柱及頂板梁劃分為4個區域分別進行混凝土的澆筑及試塊的留置，4個區域包括5-A、5-B、6-A、6-B，如下圖所示：
每層墻柱及頂板梁均按照4個區域劃分，進行4次混凝土澆筑施工，每次澆筑均應按照規范要求及具體混凝土澆筑方量留置相應的試塊。
2 同條件試塊留置
2.1 同條件養護試件的留置方式和取樣數量

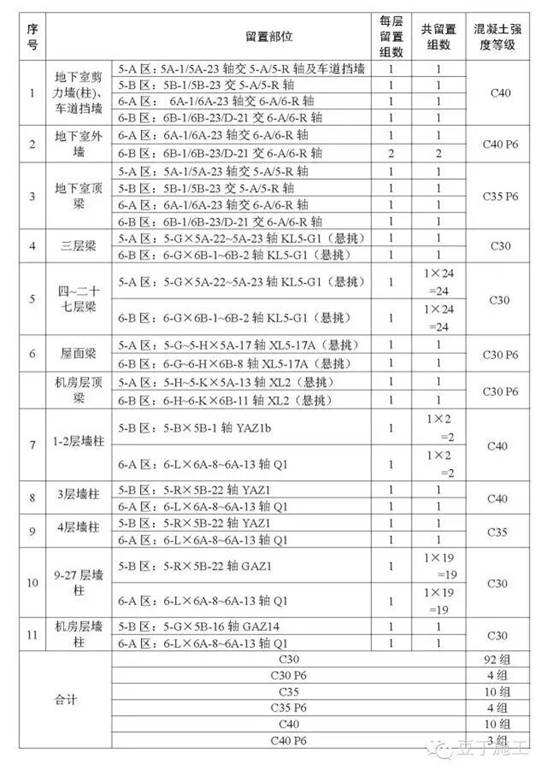

保障性住房項目
以上用于結構實體檢測的同條件養護試件的留置方式和取樣數量，符合下列要求：
a、同條件養護試件所對應的結構構件或結構部位，應由監理、建設、施工等各方共同選定；
b、對混凝土結構工程中的各混凝土強度等級，均應留置同條件養護試件；
c、同一強度等級的同條件養護試件，其留置的數量應根據混凝土工程量和重要性確定，不宜少于10組，且不應少于3組。
d、同條件養護試件拆模后，應放置在靠近相應結構構件或結構部位的適當位置，并應采取相同的養護方法。（應裝入有明顯標識的鋼筋籠內予以保護）
上述是根據同條件養護試件對結構性能的影響及對檢測結果的代表性，規定了結構實體檢測用同條件養護試件的留置方式和取樣數量。同條件養護試件應由各方在混凝土澆筑入模處見證取樣。同一強度等級的同條件養護試件的留置數量不宜少于10組，以構成按統計方法評定混凝土強度的基本條件；留置數量不應少于3組，是為了按非統計方法評定混凝土時，有足夠的代表性。
2.2 同條件試件的養護辦法及檢測要求

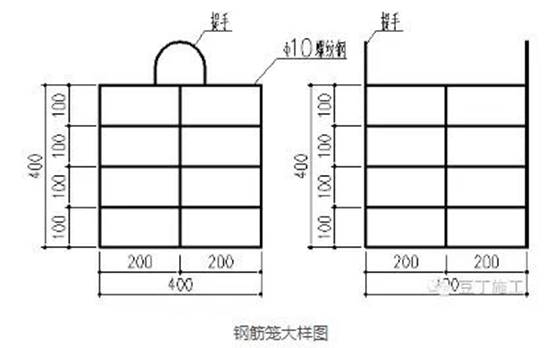

項目部根據工期要求，用φ10鋼筋焊成20個鋼筋籠供保護同條件養護試塊用，同條件養護試塊拆模后，用毛筆在光滑一面標識部位、制作日期、砼標號等情況。裝入鋼筋籠內，然后上鎖，放在樓層內相應位置進行養護。等效養護齡期可取按日平均溫度逐日累計達到600℃·d時所對應的齡期，0℃及以下的齡期不計入；等效養護齡期不應小于14d，也不宜大于60d。當達到齡期時，在監理見證下送第三方檢測機構檢測。
同條件養護試件的強度代表值應根據強度試驗結果按現行國家標準《混凝土強度檢測評定標準》GBJ107的規定確定后，乘折算系數1.10取用。
當驗收批的各組同條件養護試件到達等效養護齡期時，其分別進行檢測的結果滿足以下規定時，則該驗收批實體檢測的砼強度判為合格。
當同一驗收批的同條件養護試件組數大于等于10時，按統計方法評定砼強度，其強度應同時滿足下要求：
1.1mfcu-1.1λ1sfcu≥0.9fcuk
1.1fcu.min≥λ2fcuk
式中：sfcu—同一驗收批砼立方體抗壓強度的標準差，（N/mm2）。當1.1sfcu的計算值小于0.06 fcuk時，取1.1Sfcu=0.06 fcuk。
fcuk—砼立方體抗壓強度標準值（N/mm2）、（即砼設計值）；
mfcu—同一驗收批砼立方體抗壓強度平均值（N/mm2）
fcumin—同一驗收批中砼立方體抗壓強度最小值。
1.1—為折算系數

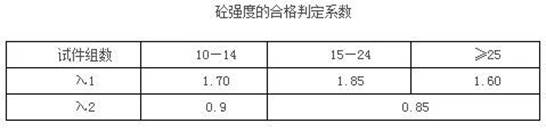

λ1、λ2—合格判斷系數，按下表取用：
砼立方體抗壓強度的標準差sfcu可按下列公式計算：
式中：fcu.i—第i組砼試件的立方體抗壓強度值；
n一個驗收砼試件的組數；
mfcu—同一驗收批砼立方體抗壓強度平均值（N/mm2）
sfcu—同一驗收批砼立方體抗壓強度的標準差，（N/mm2）。當1.1sfcu的計算值小于0.06fcuk時，取1.1sfcu=0.06 fcuk。
當同條件養護試件強度判為不合格或對檢測結果有懷疑時，我司委托具有相應資質等級的檢測機構采用從結構或構件實體上鉆取試件的方法或采用非破損檢測法按國家有關標準的規定進行重新檢測。將根據具體情況，共同協商確定。
結構實體檢測用砼同條件養護試件的強度檢測形成的見證材料如下：
a、砼養護情況記錄表
b、結構實體檢測用砼同條件養護試塊試驗結果匯總表
c、結構實體檢測砼抗壓強度計算表
3 混凝土強度回彈檢測
在地下室施工完和主體結構施工完時進行混凝土強度回彈檢測。在監理工程師見證下，由項目部技術負責人組織，將委托第三方檢測機構進行檢測，同時邀請甲方現場代表參加。共同確定回彈部位，并現場做好記錄。
4 結構實體鋼筋保護層厚度檢測
在地下室施工完和主體結構施工完時進行鋼筋保護層檢測。在監理工程師見證下，由項目部技術負責人組織，將委托第三方檢測機構進行檢測，同時邀請甲方現場代表參加。共同確定檢測部位，采用非破損檢測方法檢測，并現場做好記錄。
鋼筋保護層厚度檢測的結構部位和構件數量要符合下列要求：
對梁類、板類構件，應各抽取構件數量的2%且不少于5個構件進行檢測；當有懸挑構件時，抽取的構件中懸挑梁類、板類構件所占比例均不宜小于50%。

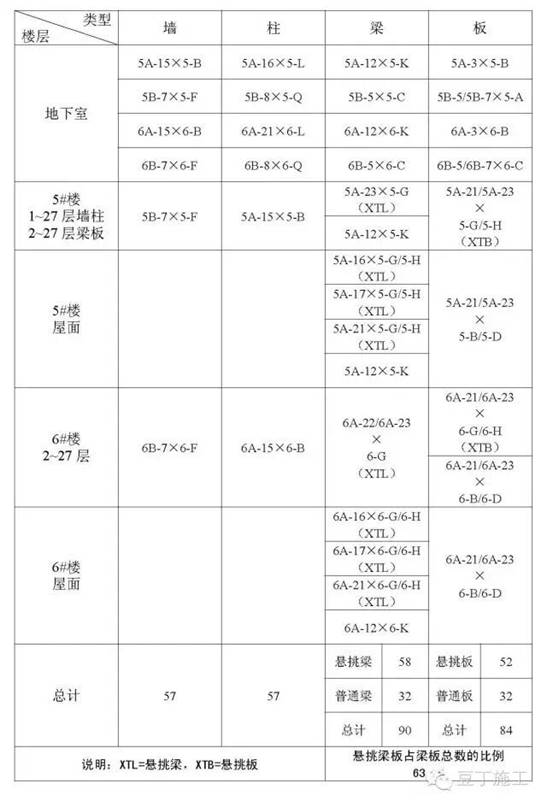

鋼筋保護層厚度檢測取點如下表所示：
鋼筋保護層厚度檢測時，縱向受力鋼筋保護層厚度的允許偏差，對梁類構件為+10mm，-7mm；對板類構件為+8mm，-5mm。
結構實體鋼筋保護層厚度驗收合格應符合下列規定：
a、當全部鋼筋保護層厚度檢測的合格點率為90%及以上時，鋼筋保護層厚度的檢測結果應判為合格。
b、當全部鋼筋保護層厚度檢測的合格點率小于90%但不小于80%，可再抽取相同數量的構件進行檢測；當按兩次抽樣總和計算的合格點率為90%及以上時，鋼筋保護層厚度的檢測結果仍應判為合格。
c、在每次抽樣檢測結果中不合格點的最大偏差均不應大于第3條允許偏差的1.5倍。
5 樓板厚度檢測及樓層層高凈高的檢測
1）樓板厚度檢測：可采用非破損或局部破損的方法檢測，利用預留的洞口、后澆帶等直接測量，采用儀器進行檢測，或在樓面上用沖擊鉆打眼測量，允許偏差（-5，+8mm）。
樓板厚度檢測每個檢驗批內取一個點進行檢測，檢測點位于該跨板中央。

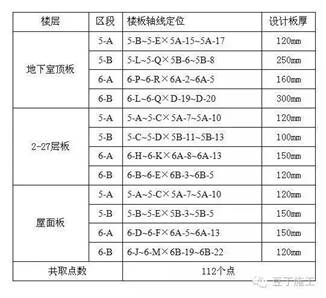

具體取點見下表：
2）樓層的層高和凈高的檢測：
①樓層標高檢測方法和檢查數量：按樓層、結構縫或施工段劃分檢驗批。在同一檢驗批內，應按有代表性的自然間抽查10%，且不少于3間；
②樓層凈高允許偏差：標高尺寸允許偏差：層高±10 mm，全高±30 mm，用水準儀或拉線、鋼尺檢查；梁、板截面尺寸允許偏差＋8mm，－5mm，用鋼尺檢查。
③樓層凈高的檢測方法：經過計算確認設計凈高尺寸，用層高測量儀或鋼尺檢查。
